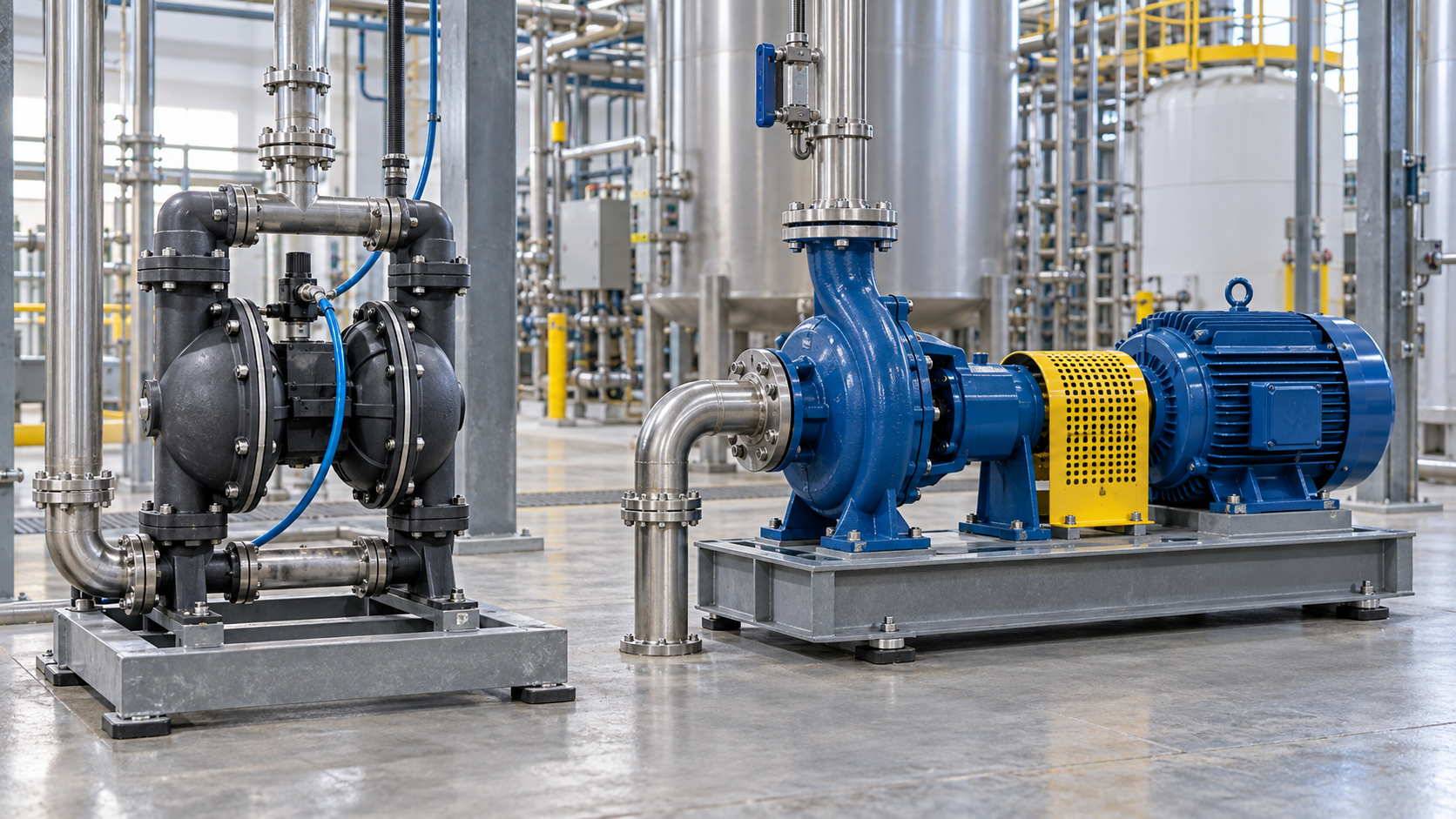

隔膜泵与离心泵：哪种更适合化学品转运？

DFIN 编辑团队 · 技术文章 · 2026-09-29

当化学品转运任务包括清空桶或大桶、吸上液、间歇干运行、夹带空气、固体、粘度变化或强烈需要避免旋转轴封时，请选择AODD泵。 当液体清洁且黏度较低、吸入端可靠地充满液体、所需流量平稳连续且长期运行时能源效率是优先考虑因素时，选择离心泵。

没有一种技术是普遍优于另一种的。正确的答案取决于完整的系统：化学相容性、温度、粘度、固体含量、蒸气压、吸入条件、流量和压力、运行小时数、区域分类、允许的脉动、密闭策略、公用设施和维护能力。本指南比较了这两种技术，以便工程师和采购人员能够准备更准确的泵询价。

AODD泵与离心泵一览

选择因素	AODD泵	离心泵
工作原理	由压缩空气驱动的往复正位移	由电动机或其他旋转驱动器驱动的旋转动力泵
典型最佳选择	可变的、间歇的或难以转移的任务	稳定、连续转移清洁、低粘度液体
引水	自引水特性；具体型号的提升能力需检查	除非设计为自引水，否则通常需要充液吸入或定义的引水装置
干运转	一般能耐干运转，取决于型号、材质和操作限制	通常需要防止液体丢失的保护
流量质量	脉动；可能需要阻尼器	平稳、连续的流动
固体和夹带的空气	当阀门和通道尺寸合适时，通常更具容忍性	强烈依赖叶轮设计和吸入口稳定性
能源	压缩空气	通常是电动机
密封措施	没有旋转过程轴密封；隔膜状况仍然至关重要	通常使用机械密封，尽管也存在无密封设计
运行成本	空气消耗可能主导连续运行的成本	对于稳定、正确尺寸的连续运行，通常更高效

该表是一个筛选指南，而不是替代模型曲线或材料审核的工具。当压缩空气成本高且工作负荷为连续时，气动隔膜泵可能不是一个好的选择。当吸入口反复吸入空气、容器排空或液体粘度变化剧烈时，标准离心泵可能不是一个好的选择。

两种泵类型如何输送液体

气动双隔膜泵交替加压两个气室。连接的隔膜推动液体，同时进口和排出口止回阀控制方向。由于液体是以冲程方式移动的，流量呈脉动状态，并随空气压力、空气量、排出阻力和泵速变化。

离心泵通过旋转的叶轮向液体增加速度，并将部分速度转化为压力。其工作点是泵曲线与系统曲线的交点。因此，流量会随总扬程、叶轮直径、转速以及安装的液压阻力而变化。

为油桶、大桶和可变吸入口选择气动隔膜泵

鼓卸料、IBC 转移、集液池排空和批量操作常常使泵面临吸入扬程、空气吸入和源容器为空的情况。这些条件有利于 AODD 技术。Wilden 官方资料将 AODD 泵描述为自吸型、可干运转，并能够死头运行。这些特性可以简化便携式或间歇式转移，而标准离心泵可能会反复失去吸力。

不要将一般的自吸声明作为保证吸入扬程值。干吸和湿吸不同，性能会随着泵尺寸、阀门配置、空气压力、液体密度和粘度的变化而变化。应适当增大吸入管道尺寸，尽量减少限制，并确认实际型号曲线。

选择离心泵以实现稳定的连续流量

对于清洁、低粘度且能够可靠使用满吸的液体，离心泵在长时间运行时通常能提供更平稳的流量和更低的能耗。美国能源部指出，离心泵能够处理大流量并提供平稳、无脉动的输送。其效率取决于将泵匹配到所需的工作范围，而不是选择大泵然后通过节流来消耗多余的扬程。

液压学会的指导强调在最佳效率点附近以及首选工作区域内运行。长期在该范围之外运行可能会增加回流、振动、径向负荷、热量和磨损。请提供显示工作点、效率、功率和NPSH需求的曲线。

粘度可能会改变决策

一个基于类似水数据选择的离心泵，当粘度升高时，其流量可能会大大降低且耗能增加。AODD（气动隔膜泵）通常适用于高粘度产品，因为正位移泵不依赖于以相同方式发展叶轮速度。然而，高粘度同样会降低AODD泵的充填效率，增加吸入损失，并可能需要较低的循环速率和更大的管道。

请提供最低启动温度下的粘度以及正常操作时的粘度。如果产品为非牛顿流体，请说明所引用的数值是表观粘度，并包含测试条件。当工艺可能在低温启动时，不要仅以室温粘度值选择泵。

固体、晶体和磨料需要的不仅仅是泵类标签

当颗粒的大小、形状和浓度适合阀门和液体通道设计时，AODD泵可以输送悬浮固体。与某些离心泵相比，它也可以在较低的液体速度下运行。这并不意味着每台AODD泵都耐磨：球体、阀座、隔膜和歧管仍然会磨损。

离心泵在经过专门设计且具有合适叶轮和通道几何形状时，可以处理固体。不能假设清洁液体离心泵适合输送浆液。对于任一技术，请说明最大颗粒尺寸、体积或质量百分比、硬度、形状、沉降趋势以及停机期间晶体是否会生长。

化学兼容性涵盖所有润湿部件

必须根据确切的化学名称、浓度和温度检查兼容性。对于AODD泵，应检查泵体、汇流管、隔膜、阀球、阀座和O型圈。对于离心泵，应检查泵壳、叶轮、轴或套、易损件、机械密封面和弹性体。

PTFE、弹性体、聚丙烯、PVDF、不锈钢及其他材料各有其限制。一种在化学上能耐受液体的材料，仍可能因磨损、渗透、温度循环或机械疲劳而不适用。使用当前制造商的兼容性数据，并将不确定的使用情况与材料供应商确认。

封闭性和泄漏风险

AODD 泵没有旋转轴穿过液体端，从而去除了传统的动态机械密封位置。这对于腐蚀性、有害或泄漏敏感的介质输送非常有价值。隔膜仍然是压力边界，因此检查、维护间隔和故障检测仍然很重要。

传统的离心泵通常依赖机械密封。密封的可靠性取决于材料选择、润滑、冲洗、对齐、振动和操作。在泄漏后果严重的情况下，应将 AODD 泵与无密封离心泵或磁力驱动泵替代方案进行比较，而不应假设每个离心泵设计的密封风险都相同。

空气消耗与电效能

压缩空气方便且可以支持简单的速度控制，但当考虑到泄漏、压力下降和压缩机效率低下时，它是一种昂贵的工厂公用设施。连续运行的AODD泵应使用制造商的空气消耗曲线、压缩机自由空气产量以及当地压缩空气成本在实际工况点进行评估。

尺寸合适的离心泵在稳定持续运行时可能更经济，尤其是在其高效范围附近运行时。过大尺寸、控制阀节流、旁通流量以及管道尺寸不合理都会抹去这种优势。应比较完整系统的能耗，而不仅仅是电机铭牌功率或泵的购买价格。

流量控制、脉动和仪表

AODD 流量可以通过空气压力和空气量进行调节，但降低其中一个并不等于降低另一个。背压会改变循环速率和输送流量。当流量计、过滤器、喷嘴或计量步骤对脉动敏感时，应评估尺寸正确的脉动阻尼器及所需的控制方法。

离心泵提供更平稳的流量。流量可以通过变速驱动、控制阀或系统设计进行控制，但所选择的方法必须保持泵在可接受的运行范围内。如果需要精确的批量数量，应指定测量和关断方法，而不是假设任何一种技术都是计量泵。

吸入条件和汽蚀

两种技术都需要合理设计的入口。对于离心泵，应将可用的NPSH与模型的NPSH要求在预期操作范围内进行比较，并留有适当的工程裕度。高温、蒸气压、吸入扬程、滤网堵塞和小管道都会降低可用裕度。

AODD泵可以自吸，但受限的吸入条件仍会减少流量并可能损坏组件。长软管、小配件、软管塌陷、粘性液体和高循环速率可能阻止腔室完全填充。对于真空或提升服务，应提供垂直提升高度、吸入总长度、管道尺寸和液体性质。

堵塞排出和空转保护

气动隔膜泵在空气压力和排出压力平衡时通常会停转，当限制被解除时又会恢复运行。这很有用，但不能替代风险评估。被困的液体可能会加热或膨胀，组件有压力极限，下游设备可能需要单独保护。

离心泵不应在排出管关闭或无液体的情况下无限期运行，除非整个系统经过专门设计。为完整装置定义最小流量保护、干运行检测、水箱液位互锁、压力极限和安全停机逻辑。

维护差异

AODD 的维护通常涉及隔膜、阀球或阀瓣、阀座、O 型圈和气阀组件。使用寿命取决于循环次数、化学兼容性、磨损、温度和空气质量。保持全泵型号的精确湿侧和气侧组件套件可以减少停机时间。

离心泵的维护通常包括轴承、密封件、耐磨环或其他易损件、对中和状态监测。稳定、正确对中的安装可以长时间运行，而偏离设计工况的操作会缩短部件寿命。比较可维护性、技能、备件和停机的后果。

哪种泵成本更低？

没有一个负责任的普遍价格答案。AODD泵的成本随尺寸、泵体材料、隔膜和阀门材料、空气系统、阻尼器、认证和控制而变化。离心泵的成本随液压尺寸、冶金材料、密封方案或磁力驱动、电机、底座、联轴器、防护装置、变速驱动和仪表而变化。

比较总安装成本和总拥有成本：购买、管道改造、空气或电力、预期运行小时、维护人工、备件、泄漏后果、清洗、停机和更换周期。对于间歇式桶输送，操作灵活性可能比能效更重要。对于持续运行的稳定工艺，能源可能主导生命周期计算。

实际决策顺序

如果来源可能为空，泵必须提升液体，或者经常吸入空气，则首先评估AODD。
如果液体干净、稀薄、持续供应且负荷稳定，首先评估离心泵。
如果固体、粘度或剪切敏感性很重要，将它们与具体型号设计进行比较。
如果泄漏具有严重的安全或环境后果，则比较控制方案，而不仅仅是泵的名称。
计算实际安装中的吸入损失、所需流量和总压差。
在实际工作点比较压缩空气消耗与电能。
审查材料、认证、控制、维护通道和备件策略。
在订购前确认所选型号在当前制造商曲线上的位置。

AODD 或离心泵选择的 RFQ 检查清单

完整化学名称、浓度及适用的安全数据
起始及运行时密度、粘度、蒸气压及温度范围
固体颗粒大小、浓度、硬度及沉降行为
最小、正常及最大流量
吸入压力或扬程、排出压力及总管路损失
运行时间、批次频率及预期控制方法
所需的湿接触材料及泄漏或卫生要求
可用的压缩空气压力和容量，或电源供应
区域分类、所需审批及文档
连接标准、数量、用途及所需备件套件

通过以下方式发送这些详细信息 DFIN 泵选型 RFQ。对于 AODD 应用，还需查看 AODD 尺寸指南，隔膜材料指南和压缩空气尺寸指南。

常见问题

AODD泵总是更适合化学品吗？

不总是。对于抽吸困难、间歇运行、液体性质多变且不适合使用旋转轴封的工况，AODD泵具有吸引力。当材料和密封设计合适时，对于干净、低粘度的连续大流量工况，离心泵可能更合适。

哪种泵的能效更高？

对于连续、稳定的工况，正确选择的离心泵通常能效更高。AODD泵的经济性在很大程度上取决于空气消耗、压缩机效率和运行小时数。在实际工况下对比两种技术。

AODD泵可以空转吗？

许多AODD泵被设计为能够耐干运行，但具体型号、材料、转速和使用条件仍然很重要。干运行能力不应被解释为可以忽略监控或维护。

离心泵能处理腐蚀性液体吗？

可以，当泵壳、叶轮、轴、密封件和弹性体兼容，并且系统提供适当的吸入和密封条件时。对于对泄漏非常敏感的应用，还应评估无密封离心泵或磁力驱动泵设计。

哪种泵更适合浆液？

这取决于颗粒大小、浓度、硬度、流量和工作周期。AODD 泵通常适用于间歇性、磨蚀性或含气浆液，而专门设计的固体处理离心泵可能更适合连续高流量的作业。

技术参考

仅供应用指导。在购买或调试前，请确认确切泵配置的当前性能曲线、材料、温度、压力、空气或电力要求、NPSH、固体通过能力、密封件或隔膜、区域分类、控制和保护。
