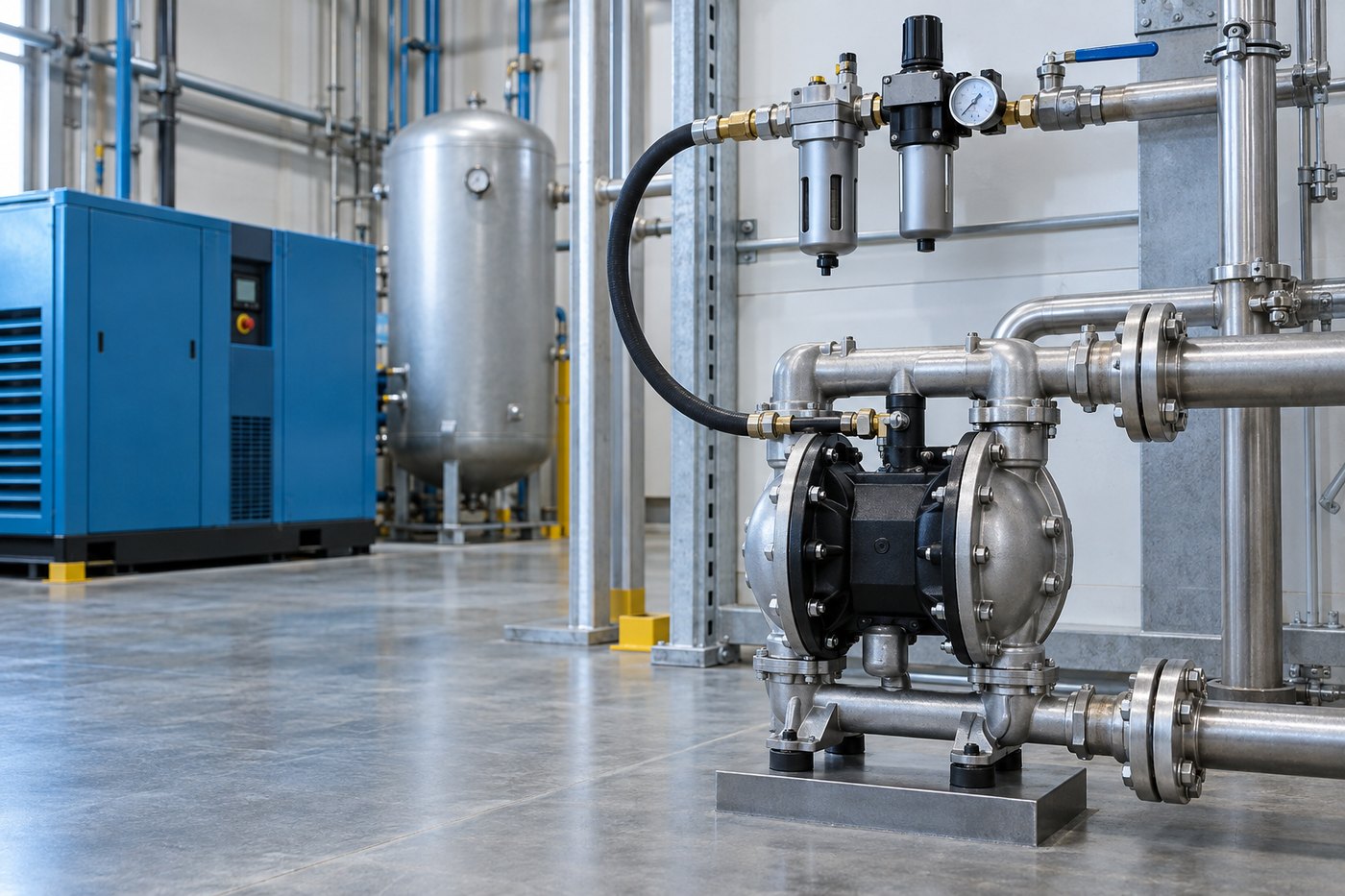

要确定气动双隔膜 (AODD) 泵的压缩空气供应量，首先要在精确的泵性能曲线上找到所需的液体流量和排放压力。读取该工作点的进气压力和空气消耗量，然后确认压缩机、接收器、集管、支管、调节器和配件可以在其他设备运行时向泵输送气流。仅靠空气压力是不够的：泵还需要足够的空气量。
从泵的工作点开始
不要根据泵端口尺寸、最大流量或最大空气压力来确定空气系统的大小。从流程实际需要的职责开始：
- 正常和峰值条件下所需的液体流量
- 总排放压力，包括静压头、管道摩擦力、阀门、过滤器和工艺设备
- 吸程或淹没吸力条件
- 流体粘度、温度、固体含量和比重
- 预计工作时间以及是连续工作还是间歇工作
使用性能曲线来确定准确的泵尺寸、隔膜配置和测试基础。公布的最大流量通常代表有利的测试条件，并不是可靠的压缩机选型值。
如何从性能曲线读取 AODD 泵空气消耗量
- 在水平轴上找到所需的液体流量。
- 在垂直轴上移至所需的排放压力。
- 确定经过工作点的进气压力曲线。
- 读取同一点的空气消耗量等值线，通常以 SCFM、Nm³/h 或其他标准空气单位表示。
威尔顿的性能曲线指南使用 50 psig 排放压力下 90 gpm 的示例工作点。所示曲线指示约 90 psig 入口压力和约 72 SCFM 空气消耗量。这些图仅演示阅读方法；它们不是其他泵或任务的通用值。
压力和气流解决不同的问题
气压提供克服液体侧阻力所需的力。气流提供了保持隔膜以所需速率循环所需的体积。压力表可能会显示足够的静压，而尺寸过小的软管、调节器、快速接头或集管会在运行过程中导致泵不足。
如果泵加速时泵上的压力急剧下降，请检查入口处的动态压力和气流，而不是自动增加调节器设置。如果不纠正受限制的供应管线，压力过高会增加空气消耗和磨损。
根据输送的空气而不是铭牌马力来确定压缩机的尺寸
将泵的要求与压缩机在所需压力下的额定自由空气输送量进行比较。不要仅依赖电机马力或排量。压缩机输出随压力、控制方法、环境条件和机组配置的变化而变化。
对于多个空气用户，计算峰值同时需求：
所需输送气流=同时泵需求+其他同时空气需求之和+泄漏、控制行为和未来不确定性的工程余量。
应根据工厂测量的泄漏、压缩机控制和运行模式来选择余量。当生产取决于空气系统时，任意百分比无法取代需求研究。
示例性压缩机检查
如果精确的泵曲线显示在所需负载下为 72 SCFM，则在考虑到每个同时消耗和压力损失后，压缩机系统必须在所需压力下至少提供该体积。威尔顿的示例使用 SCFM ÷ 4.5 将 72 SCFM 转换为大约 16 马力压缩机，然后四舍五入到标准 20 马力尺寸。将此视为筛选示例，而不是采购规范：验证所选压缩机在压力下公布的 FAD。
检查完整的空气路径
尺寸正确的压缩机无法补偿限制性分配系统。检查接收器和泵之间的每个组件：
- 主集管和支线内径
- 软管长度、孔径和材料
- 所选压力下的过滤器和调节器流量
- 快速接头、截止阀、弯头和消音器
- 所有预期设备运行时的压力下降
- 泵手册要求的水、油和颗粒控制
通过额定流量和可接受的压降来指定调节器和过滤器，而不仅仅是连接尺寸。使用靠近泵入口的压力表，并记录泵输送所需液体流量时的压力。
防止冷排气和结冰问题
膨胀的压缩空气在排气时会冷却。高循环率、空气中的水分、低环境温度或受限的消声器可能会导致结冰和不稳定的运行。纠正工作可能包括改善空气干燥和排水、减少不必要的循环、检查排气路径以及选择适当的泵或空气系统布置。遵循泵制造商的润滑指南；在设计用于无油运行的泵上添加润滑器可能会产生维护问题。
估算压缩空气运行成本
为了做出购买决策，请在相同液体工作点下比较泵。如果泵输送不同的液体流量，单独的总 SCFM 可能会产生误导。有用的工厂指标是每单位传输液体消耗的标准空气。
基本年度估算为：
年度空气成本 = 值班空气消耗量 × 运行时间 × 特定地点的压缩空气成本。
使用设施测量的每标准压缩空气量的成本，包括电力和相关维护假设。电费、压缩机效率、负载情况和泄漏差异很大，因此不应将通用价格作为客户报价。
常见的选型错误
- 根据泵入口压力选择压缩机，而忽略 SCFM 或 Nm³/h
- 使用泵的最大流量点而不是实际工作点
- 忽略其他泵和气动设备的同时需求
- 仅根据标称连接尺寸来确定软管、调节器或接头的尺寸
- 在不检查压力下输送空气数据的情况下比较压缩机马力
- 增加气压以补偿吸入或排出限制
- 假设一条性能曲线适用于每种隔膜和阀门配置
AODD 泵询价中包含的信息
发送流体、粘度和温度；固体细节；所需流量；吸力状况；排出压力；管道尺寸和长度；营业时间；可用气压；可用风量；压缩机类型；空气质量；同时空中用户的数量；危险区域要求；以及任何现有的泵型号。这样可以将泵和空气供应作为一个系统进行审查。
常见问题
我可以单独根据 PSI 确定 AODD 泵的尺寸吗？
没有。 PSI 表示压力，而 SCFM 或 Nm³/h 表示标准气流。泵在工作点需要足够的两者。
为什么即使压力表看起来正常，我的泵也会失去流量？
压力表可能会显示静态压力，但不会显示峰值气流期间的可用压力。小软管、尺寸过小的调节器、限制性联轴器、共用支线或压缩机输送不足可能会导致动态压力损失。
我应该使用最大泵空气消耗量来确定压缩机尺寸吗？
在所需负载下使用准确的性能曲线，然后评估峰值和未来条件。最大消耗量可能是有用的边界，但如果泵从不在那里运行，它可能会使系统规模过大。
一台压缩机可以供应多个隔膜泵吗？
可以，如果其提供的容量、接收器和分配系统可以支持所需压力下的峰值同时需求。多样性假设应反映真实的操作顺序。
较大的空气连接是否总能解决低流量问题？
不能。限制可能在其他地方，吸程、粘度、阀门堵塞、湿侧部件磨损或排放阻力过大也可能导致低液体流量。诊断空气侧和液体侧。
