Kurze Antwort: Wenn ein WILDEN P100 zyklisch läuft, aber keine Flüssigkeit ansaugt oder abgibt, stellen Sie zunächst sicher, dass die Flüssigkeit den Einlass erreichen kann und dass die Saugleitung luftdicht ist. Reduzieren Sie dann die Zyklusrate und prüfen Sie, ob der Einlass verstopft ist, die Ansaughöhe zu groß ist, die Auslassmenge verengt ist oder das Rückschlagventil nicht richtig sitzt. Öffnen Sie die Pumpe erst, nachdem Sie das Luft- und Flüssigkeitssystem isoliert und drucklos gemacht haben. Ein funktionierender Luftmotor ist kein Beweis dafür, dass sich die Fördereinheit füllt.
Was sagt Ihnen „Zyklen, aber kein Fluss“?
Das sich wiederholende Abgasgeräusch zeigt, dass das Luftverteilungssystem die Membranen bewegt. Es zeigt nicht, dass jede Flüssigkeitskammer korrekt gefüllt und entleert wird. Ein P100 lässt möglicherweise größtenteils Luft durch, wenn die Saugquelle leer ist, ein Schlauch Luft unter Vakuum zulässt, ein Sieb verstopft ist oder der Einlass zu weit über der Flüssigkeit liegt. Eine von ihrem Sitz gehaltene Ventilkugel kann auch dazu führen, dass sich Flüssigkeit innerhalb der Pumpe hin und her bewegt, anstatt den Auslass zu verlassen.
Beschreiben Sie das Symptom genau, bevor Sie Teile bestellen. Zieht die Pumpe niemals Flüssigkeit an, saugt sie an und verliert dann den Durchfluss oder bewegt sie ein wenig Flüssigkeit mit hoher Taktrate? Trat der Fehler nach einem Schlauchwechsel, einer Wet-End-Wartung oder einem Flüssigkeitswechsel auf? Diese Unterscheidungen deuten auf unterschiedliche Kontrollen hin. Wenn am Luftauslass Prozessflüssigkeit austritt, halten Sie an und untersuchen Sie einen möglichen Membran- oder Dichtungsfehler, anstatt es als gewöhnliches Ansaugproblem zu betrachten.
Überprüfen Sie die Installation, bevor Sie die Pumpe öffnen
- Bestätigen Sie die Flüssigkeitsquelle. Überprüfen Sie den tatsächlichen Tankfüllstand, die korrekten offenen Absperrventile und dass der Saugaufnehmer unter Wasser bleibt. Ein geschlossenes Ventil oder ein leerer Behälter können wie ein Pumpenfehler aussehen.
- Überprüfen Sie den gesamten Einlassweg. Überprüfen Sie das Sieb, den Fußanschluss, den Schlauch und die Anschlüsse auf Verstopfungen, kollabierte Auskleidung, lockere Klemmen und chemische Schäden. Verwenden Sie einen für den Vakuumbetrieb geeigneten Saugschlauch; Ein gewöhnlicher weicher Schlauch kann bei laufender Pumpe flach werden.
- Achten Sie auf Lufteintritt. Überprüfen Sie die Gewindeverbindungen, Dichtungen und den Einlasskrümmer. Durch ein Ansaugleck kann Luft eindringen, ohne dass Flüssigkeit nach außen austritt, insbesondere wenn die Pumpe von unten angehoben wird. Verschließen Sie die verdächtige Verbindung erneut mit dem genehmigten Installationsverfahren und testen Sie sie erneut.
- Überprüfen Sie die Sauganordnung. Vergleichen Sie den tatsächlichen vertikalen Hub, die Schlauchlänge, die Flüssigkeitsviskosität und die Temperatur mit dem richtigen P100-Handbuch und der installierten Konfiguration. Gehen Sie nicht davon aus, dass in jeder Flüssigkeit oder Installation ein Katalogmaximum verfügbar ist. Wenn dies sicher und zulässig ist, kann ein kurzer Test mit überflutetem Ansaugsystem dabei helfen, einen Installationsverlust von einem internen Pumpenfehler zu unterscheiden.
- Überprüfen Sie den Auslass. Stellen Sie sicher, dass der Auslassweg offen ist, die Leitung nicht blockiert ist und der Druck die Pumpe nicht daran hindert, zu fördern. Zeichnen Sie den Druck während des Laufens auf, anstatt sich nur auf die Einstellung eines Reglers zu verlassen.
Befolgen Sie bei chemischen oder gefährlichen Arbeiten die Verfahren zur Standortisolierung, Eindämmung und Schutzausrüstung. Lösen Sie niemals einen unter Druck stehenden Verteiler, um „zu sehen, ob Flüssigkeit vorhanden ist“. Die Pumpe und die angeschlossenen Rohrleitungen können den Druck aufrechterhalten, nachdem die Luftzufuhr unterbrochen wurde.
Verwenden Sie das Symptom, um den Fehler einzugrenzen
Swipe the table horizontally to view all columns.
| Beobachtung | Wahrscheinlich zuerst zu überprüfender Bereich | Nützliche nächste Aktion |
|---|---|---|
| Schneller Zyklus, keine Flüssigkeit am Auslass | Leere Quelle, Luftleck, verstopfter oder kollabierender Saugschlauch | Überprüfen Sie den Füllstand und die Ventile der Quelle und überprüfen und vereinfachen Sie dann den Saugweg. |
| Ein Teil fließt bei langsamer Geschwindigkeit, wenig bei hoher Geschwindigkeit | Einlassfüllgrenze, hohe Viskosität oder übermäßiger Hub | Reduzieren Sie die Zyklusrate und vergleichen Sie die Einlassbedingungen mit dem Betriebszustand und dem Handbuch. |
| Der Durchfluss beginnt und fällt dann ab. | Intermittierender Lufteinbruch, sich ändernder Tankfüllstand oder ein Ladesieb. | Notieren Sie, wann der Verlust auftritt, und überprüfen Sie den Einlass bei sicherem Betrieb. |
| Der Saugweg funktioniert nicht, aber der Durchfluss bleibt schwach. | Klemmende oder verschlissene Rückschlagkugeln, Sitze oder Sitzdichtungen | Isolieren und überprüfen Sie das Förderteil; Passen Sie die Ersatzmaterialien an die Flüssigkeit an. |
| Flüssigkeit am Luftauslass oder ungewöhnliche luftseitige Verunreinigung | Mögliche Membran- oder zugehörige Dichtungsschäden | Halten Sie an, halten Sie die Flüssigkeit zurück und überprüfen Sie sie vor dem Neustart. |
Dies ist eine Diagnoseanweisung, kein Beweis für eine fehlerhafte Komponente. Ähnliche Symptome können mehr als eine Ursache haben. Beheben Sie ein externes Installationsproblem, bevor Sie ein Wet-End-Kit kaufen, und erhöhen Sie nicht ständig den Luftdruck, um einen Einlass zu verdecken, der sich nicht füllen lässt.
Warum kann eine niedrigere Hubfrequenz das Ansaugen der P100 erleichtern?
Jede Flüssigkeitskammer benötigt Zeit zum Nachfüllen. Dickflüssige Flüssigkeiten, lange oder enge Rohrleitungen, ein verstopftes Sieb oder eine hohe Saughöhe können dazu führen, dass die Kammer bei einer hohen Zyklusrate teilweise leer ist. Eine Verlangsamung der Luftzufuhr kann das Eindringen der Flüssigkeit ermöglichen und die Interpretation des Symptoms erleichtern. Wenn sich die Luftzufuhr nur langsam verbessert, untersuchen Sie die Einlassbedingungen, anstatt davon auszugehen, dass das Luftventil repariert werden muss. Die P100-Anleitung des Herstellers weist Techniker außerdem an, Kavitations- und Kugelklebeprüfungen in Betracht zu ziehen, wenn die Pumpe mit geringem oder keinem Produktdurchfluss läuft.
Geben Sie keine universelle Ansauggeschwindigkeit oder Saughöhenzahl einer anderen P100-Variante an. Die Wahl des Elastomers, die Flüssigkeitseigenschaften und die Einbaubedingungen beeinflussen das Ergebnis. Verwenden Sie das Handbuch und die Konfiguration für die tatsächliche Pumpe und überprüfen Sie dann den Prozessbetrieb unter kontrollierten Betriebsbedingungen.
Wann sollten Sie die Fördereinheit überprüfen?
Öffnen Sie die Pumpe, wenn Quelle, Saugverbindungen, Einlassbeschränkung, Hub und Auslassweg überprüft wurden und das Problem weiterhin besteht. Trennen Sie die Druckluftversorgung, entlasten Sie den Druck, isolieren und entleeren Sie die Flüssigkeitsseite und befolgen Sie die geltenden Wartungsanweisungen. Fotografieren Sie vor dem Ausbau die Position des Verteilers und die Ausrichtung des Ventils. Achten Sie darauf, dass die Komponenten jeder Seite gekennzeichnet sind, damit Verschleißmuster nicht verloren gehen.
Untersuchen Sie Einlass- und Auslassventilkugeln, Sitze und Sitzdichtungen auf Partikel, Schnitte, Schwellungen, Abflachungen, chemische Angriffe und abrasiven Verschleiß. Eine festsitzende Kugel oder ein nicht dichtender Sitz können das Ansaugen unterbrechen. Überprüfen Sie beide Seiten. Wenn nur ein sichtbar beschädigtes Teil ersetzt wird, bleibt möglicherweise die zugrunde liegende Inkompatibilität oder Schmutzquelle bestehen. Überprüfen Sie die Membranen und ihre Baugruppen, wenn die Abluft Flüssigkeit enthält, die Pumpe im Inneren undicht ist oder die Wartungshistorie auf Schäden schließen lässt. Führen Sie beim Wiederzusammenbau die korrekten Herstellerverfahren und Drehmomentwerte für das jeweilige Modell ein. Verwenden Sie keinen generischen Drehmomentwert einer nicht verwandten Pumpe.
Wenn die Pumpe nicht normal läuft, blockiert oder starkes Luftblasen auftritt, diagnostizieren Sie das Luftverteilungssystem separat. Der DFIN-Ersatzteilkatalog kann dabei helfen, Reparaturfamilien zu identifizieren, aber eine Fahrradpumpe ohne Flüssigkeit sollte zunächst den oben genannten Saug- und Rückschlagventilprüfungen unterzogen werden.
Teile an die vollständige P100-Konfiguration anpassen
„P100“ allein reicht nicht aus, um eine Membran, eine Kugel, einen Sitz oder einen Bausatz zu bestellen. Notieren Sie die vollständige Modellzeichenfolge auf dem Typenschild, die Artikelnummer (falls vorhanden), das Luftsystem, die benetzten Materialien, die Membran- und Ventilelastomere, den Anschlussstandard und alle vorhandenen Teilenummern. Bei abgenutzten Markierungen ist ein Foto des Typenschilds und der ausgebauten Bauteile hilfreich. Name, Konzentration und Temperatur der Flüssigkeit sind wichtig, denn ein Elastomer, das im Betrieb aufquillt, kann den Sitz eines Rückschlagventils blockieren, selbst wenn es neu aussieht.

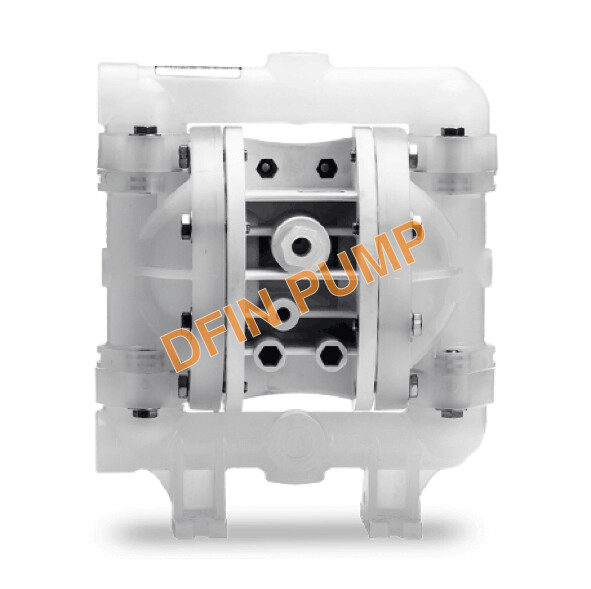

Der P100-Katalogartikel 01-10310 von DFIN ist eine dokumentierte Konfiguration und keine universelle Übereinstimmung für jeden P100. Das Katalogfoto dient als Produktreferenz; Bestätigen Sie vor der Bestellung die gewünschte Konstruktion und das vollständige Modell. Auf der Seite sind Referenzen zu Luft- und Nassend-Kits für diesen Artikel aufgeführt. Die Kompatibilität des Kits muss jedoch noch anhand der installierten Pumpe und des Reparaturumfangs überprüft werden. Vergleichen Sie die Optionen im WILDEN-Produktsortiment, wenn sich die Pflicht oder der Materialbedarf geändert hat.
Was sollte eine Wartungs- oder Kaufanfrage beinhalten?
- Vollständige Modell- und Artikelnummer der Pumpe, mit deutlichem Typenschild und Fotos der installierten Pumpe.
- Gibt an, ob die Pumpe nie ansaugt, die Ansaugung verliert oder nur bei hoher Zyklusrate einen geringen Durchfluss liefert.
- Flüssigkeit, Konzentration, Temperatur, ungefähre Viskosität und etwaiger Feststoff- oder Schleifmittelgehalt.
- Tankfüllstand, vertikale Saughöhe, Saugschlauchlänge und -material, Siebzustand und Förderdruck.
- Inspizierte Teile, sichtbarer Verschleiß, vorherige Reparaturen und ob Flüssigkeit in den Luftauslass gelangt ist.
- Erforderliche Menge, Bestimmungsort und ob Sie ein einzelnes Teil, ein Wet-End-Kit oder eine komplette Pumpe benötigen.
Senden Sie diesen Datensatz über das DFIN-Angebotsformular. Ein aussagekräftiges Angebot sollte die genaue Konfiguration und den Reparaturumfang benennen. Der Preis hängt von den Materialien, dem Inhalt des Kits, der Menge und dem Lieferort ab; Fordern Sie ein passendes Angebot an, anstatt davon auszugehen, dass ein P100-Preis für jede Version passt.
Häufige Fragen
Kann ein P100 normal laufen, während in der Saugleitung Luft austritt?
Ja. Der Luftmotor kann weiterlaufen, während ein vakuumseitiges Gelenk Luft anstelle von Flüssigkeit ansaugt. Bei einem Einlassleck darf kein nach außen gerichteter Tropfen auftreten. Überprüfen Sie die Verbindung und den gesamten Saugweg, bevor Sie die Fördereinheit öffnen.
Soll ich das Luftventil austauschen, wenn die Pumpe zwar läuft, aber nicht ansaugt?
Nicht allein aufgrund dieses Symptoms. Überprüfen Sie zunächst die Quelle, den Einlassweg, die Saughöhe, die Betriebsrate, den Auslass und die Flüssigkeitsendprüfungen. Die Diagnose eines Luftventils wird relevanter, wenn die Pumpe blockiert, ungewöhnliche Zyklen aufweist oder übermäßige Luftlecks auftreten.
Garantiert ein neues Check-Ball-Set, dass die Grundierung zurückkehrt?
Nein. Ein verstopfter Schlauch, ein Luftleck, eine ungeeignete Sauganordnung oder eine Flüssigkeitsunverträglichkeit können zu derselben Beschwerde führen. Überprüfen Sie Kugeln, Sitze und Dichtungen gemeinsam und beheben Sie die Grundursache, bevor Sie passende Ersatzteile einbauen.
Was ist der schnellste Weg, um das richtige P100-Reparaturangebot zu erhalten?
Geben Sie die vollständige Modell- und Artikelnummer, das Typenschild und Teilefotos, den Flüssigkeitszustand, die beobachteten Symptome und den angeforderten Reparaturumfang an. Geben Sie an, ob es sich bei dem Bild oder Katalogelement nur um eine Referenz handelt. DFIN kann dann die entsprechende Pumpe oder Teile bestätigen, anstatt anhand von „P100“ zu raten.
